ସ୍ପାନ୍, RSPAN, ଏବଂ ERSPAN |ବିଶ୍ଳେଷଣ ପାଇଁ ଟ୍ରାଫିକକୁ କ୍ୟାପଚର ଏବଂ ନଜର ରଖିବା ପାଇଁ ନେଟୱର୍କିଙ୍ଗରେ ବ୍ୟବହୃତ କ techni ଶଳ | ପ୍ରତ୍ୟେକର ଏକ ସଂକ୍ଷିପ୍ତ ସମୀକ୍ଷା ଏଠାରେ ଅଛି:
ସ୍ପାନ୍ (ସୁଇଚ୍ ପୋର୍ଟ ଆନାଲିଜର)
ଉଦ୍ଦେଶ୍ୟ: ମନିଟରିଂ ପାଇଁ ଅନ୍ୟ ଏକ ପୋର୍ଟକୁ ଏକ ସୁଇଚ୍ ଉପରେ ନିର୍ଦ୍ଦିଷ୍ଟ ପୋର୍ଟ କିମ୍ବା VLAN ରୁ ଟ୍ରାଫିକ୍ ଦର୍ପଣ ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |
କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ: ଗୋଟିଏ ସୁଇଚ୍ ରେ ସ୍ଥାନୀୟ ଟ୍ରାଫିକ୍ ବିଶ୍ଳେଷଣ ପାଇଁ ଆଦର୍ଶ | ଟ୍ରାଫିକ୍ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ପୋର୍ଟରେ ପ୍ରତିବିମ୍ବିତ ହୋଇଛି ଯେଉଁଠାରେ ଏକ ନେଟୱାର୍କ ଆନାଲିଜର୍ ଏହାକୁ କାବୁ କରିପାରିବ |
RSPAN (ସୁଦୂର ସ୍ପାନ୍)
ଉଦ୍ଦେଶ୍ୟ: ଏକ ନେଟୱାର୍କରେ ଏକାଧିକ ସୁଇଚ୍ ମଧ୍ୟରେ SPAN କ୍ଷମତା ବିସ୍ତାର କରେ |
କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ: ଏକ ଟ୍ରଙ୍କ୍ ଲିଙ୍କ୍ ଉପରେ ଗୋଟିଏ ସୁଇଚ୍ ରୁ ଅନ୍ୟକୁ ଟ୍ରାଫିକ୍ ମନିଟରିଂକୁ ଅନୁମତି ଦିଏ | ପରିସ୍ଥିତି ପାଇଁ ଉପଯୋଗୀ ଯେଉଁଠାରେ ମନିଟରିଂ ଡିଭାଇସ୍ ଏକ ଭିନ୍ନ ସୁଇଚ୍ ରେ ଅବସ୍ଥିତ |
ERSPAN (Encapsulated Remote SPAN)
ଉଦ୍ଦେଶ୍ୟ: ପ୍ରତିବିମ୍ବିତ ଟ୍ରାଫିକ୍କୁ ଏନକାପସୁଲ୍ କରିବା ପାଇଁ RSPAN କୁ GRE (ଜେନେରିକ୍ ରାଉଟିଙ୍ଗ୍ ଏନକାପସୁଲେସନ୍) ସହିତ ମିଶ୍ରଣ କରେ |
କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ: ରାଉଟ୍ ନେଟୱାର୍କରେ ଟ୍ରାଫିକ୍ ମନିଟରିଂ ପାଇଁ ଅନୁମତି ଦିଏ | ଜଟିଳ ନେଟୱାର୍କ ସ୍ଥାପତ୍ୟରେ ଏହା ଉପଯୋଗୀ ଯେଉଁଠାରେ ଟ୍ରାଫିକ୍ ବିଭିନ୍ନ ବିଭାଗରେ କଏଦ ହେବା ଆବଶ୍ୟକ |

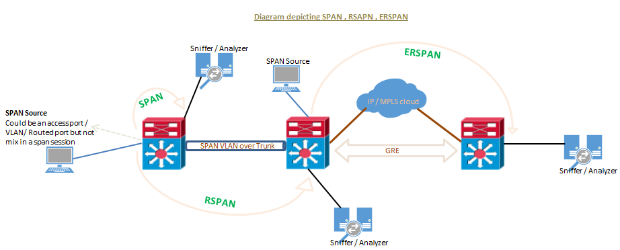

ସୁଇଚ୍ ପୋର୍ଟ ଆନାଲିଜର (SPAN)ଏକ ଦକ୍ଷ, ଉଚ୍ଚ କ୍ଷମତା ସମ୍ପନ୍ନ ଟ୍ରାଫିକ୍ ମନିଟରିଂ ସିଷ୍ଟମ୍ | ଏହା ଏକ ଉତ୍ସ ପୋର୍ଟ କିମ୍ବା VLAN ରୁ ଏକ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ପର୍ଯ୍ୟନ୍ତ ଟ୍ରାଫିକକୁ ନିର୍ଦ୍ଦେଶ କରେ କିମ୍ବା ପ୍ରତିବିମ୍ବିତ କରେ | ଏହାକୁ ବେଳେବେଳେ ଅଧିବେଶନ ମନିଟରିଂ କୁହାଯାଏ | ସଂଯୋଗ ସମସ୍ୟାଗୁଡିକର ତ୍ରୁଟି ନିବାରଣ ଏବଂ ନେଟୱାର୍କର ବ୍ୟବହାର ଏବଂ କାର୍ଯ୍ୟଦକ୍ଷତା ଗଣନା ପାଇଁ SPAN ବ୍ୟବହୃତ ହୁଏ | ସିସ୍କୋ ଉତ୍ପାଦଗୁଡ଼ିକରେ ତିନୋଟି ପ୍ରକାରର SPAN ସମର୍ଥିତ…
a। SPAN କିମ୍ବା ସ୍ଥାନୀୟ SPAN |
ଖ। ସୁଦୂର ସ୍ପାନ୍ (RSPAN) |
ଗ। ଏନକାପସୁଲେଟେଡ୍ ରିମୋଟ୍ SPAN (ERSPAN) |
ଜାଣିବା ପାଇଁ: "SPAN, RSPAN ଏବଂ ERSPAN ବ Features ଶିଷ୍ଟ୍ୟ ସହିତ ମାଇଲିଙ୍କିଙ୍ଗ୍ ™ ନେଟୱାର୍କ ପ୍ୟାକେଟ୍ ଦଲାଲ୍ |"
SPAN / ଟ୍ରାଫିକ୍ ଦର୍ପଣ / ପୋର୍ଟ ଦର୍ପଣ ଅନେକ ଉଦ୍ଦେଶ୍ୟରେ ବ୍ୟବହୃତ ହୁଏ, ନିମ୍ନରେ କିଛି ଅନ୍ତର୍ଭୁକ୍ତ |
- ବ୍ୟଭିଚାର ମୋଡରେ IDS / IPS କାର୍ଯ୍ୟକାରୀ କରିବା |
- VOIP କଲ୍ ରେକର୍ଡିଂ ସମାଧାନ |
- ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖିବା ଏବଂ ବିଶ୍ଳେଷଣ କରିବା ପାଇଁ ସୁରକ୍ଷା ନିୟମ କାରଣ |
- ସଂଯୋଗ ସମସ୍ୟାଗୁଡ଼ିକର ତ୍ରୁଟି ନିବାରଣ, ଟ୍ରାଫିକ ଉପରେ ନଜର ରଖିବା |
SPAN ପ୍ରକାର ଚାଲିବା ନିର୍ବିଶେଷରେ, SPAN ଉତ୍ସ ଯେକ type ଣସି ପ୍ରକାରର ପୋର୍ଟ ହୋଇପାରେ ଅର୍ଥାତ୍ ଏକ ରାଉଟ୍ ପୋର୍ଟ, ଫିଜିକାଲ୍ ସୁଇଚ୍ ପୋର୍ଟ, ଏକ ଆକ୍ସେସ୍ ପୋର୍ଟ, ଟ୍ରଙ୍କ, VLAN (ସମସ୍ତ ସକ୍ରିୟ ପୋର୍ଟଗୁଡିକ ସୁଇଚ୍ ଉପରେ ନଜର ରଖାଯାଏ), ଏକ ଇଥରଚାନେଲ୍ (ଏକ ପୋର୍ଟ କିମ୍ବା ସମଗ୍ର ପୋର୍ଟ) | ଧ୍ୟାନ ଦିଅନ୍ତୁ ଯେ SPAN ଗନ୍ତବ୍ୟସ୍ଥଳ ପାଇଁ ବିନ୍ୟାସିତ ଏକ ପୋର୍ଟ ଏକ SPAN ଉତ୍ସ VLAN ର ଅଂଶ ହୋଇପାରିବ ନାହିଁ |
SPAN ଅଧିବେଶନଗୁଡ଼ିକ ଇନଗ୍ରେସ୍ ଟ୍ରାଫିକ୍ (ଇଙ୍ଗ୍ରେସ୍ SPAN), ଇଗ୍ରେସ୍ ଟ୍ରାଫିକ୍ (ଯଥା SPAN), କିମ୍ବା ଉଭୟ ଦିଗରେ ପ୍ରବାହିତ ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖିବାକୁ ସମର୍ଥନ କରେ |
- ଇନଗ୍ରେସ୍ ସ୍ପାନ୍ (RX) ଉତ୍ସ ପୋର୍ଟ ଏବଂ VLAN ଦ୍ୱାରା ଗନ୍ତବ୍ୟ ସ୍ଥଳକୁ ପ୍ରାପ୍ତ ଟ୍ରାଫିକ୍ କପି କରେ | କ any ଣସି ପରିବର୍ତ୍ତନ ପୂର୍ବରୁ SPAN ଟ୍ରାଫିକକୁ କପି କରିଥାଏ (ଉଦାହରଣ ସ୍ୱରୂପ ଯେକ any ଣସି VACL କିମ୍ବା ACL ଫିଲ୍ଟର, QoS କିମ୍ବା ଇନଗ୍ରେସ୍ କିମ୍ବା ଏଗ୍ରେସ୍ ପୋଲିସିଂ ପୂର୍ବରୁ) |
- ଏଗ୍ରେସ୍ ସ୍ପାନ୍ (TX) ଉତ୍ସ ପୋର୍ଟ ଏବଂ VLAN ରୁ ଗନ୍ତବ୍ୟ ସ୍ଥଳକୁ ପଠାଯାଇଥିବା ଟ୍ରାଫିକ୍ କପି କରେ | ସମସ୍ତ ପ୍ରାସଙ୍ଗିକ ଫିଲ୍ଟରିଂ କିମ୍ବା VACL କିମ୍ବା ACL ଫିଲ୍ଟର୍, QoS କିମ୍ବା ଇଙ୍ଗ୍ରେସ୍ କିମ୍ବା ଇଗ୍ରେସ୍ ପୋଲିସିଂ କାର୍ଯ୍ୟ ଦ୍ୱାରା SPAN ଗନ୍ତବ୍ୟ ସ୍ଥଳକୁ ଟ୍ରାଫିକ୍ ଅଗ୍ରଗାମୀ ହେବା ପୂର୍ବରୁ ନିଆଯାଏ |
- ଯେତେବେଳେ ଉଭୟ କୀୱାର୍ଡ ବ୍ୟବହୃତ ହୁଏ, SPAN ନେଟୱର୍କ ଟ୍ରାଫିକକୁ ଉତ୍ସ ପୋର୍ଟ ଏବଂ VLAN ଦ୍ୱାରା ଗନ୍ତବ୍ୟ ସ୍ଥଳକୁ ପଠାଯାଇଥାଏ |
- SPAN / RSPAN ସାଧାରଣତ CD CDP, STP BPDU, VTP, DTP ଏବଂ PAgP ଫ୍ରେମ୍ କୁ ଅଣଦେଖା କରେ | ଯଦିଓ ଏହି ଟ୍ରାଫିକ୍ ପ୍ରକାରଗୁଡିକ ପଠାଯାଇପାରିବ ଯଦି ଏନକାପସୁଲେସନ୍ ନକଲ କମାଣ୍ଡ ବିନ୍ୟାସିତ ହୁଏ |

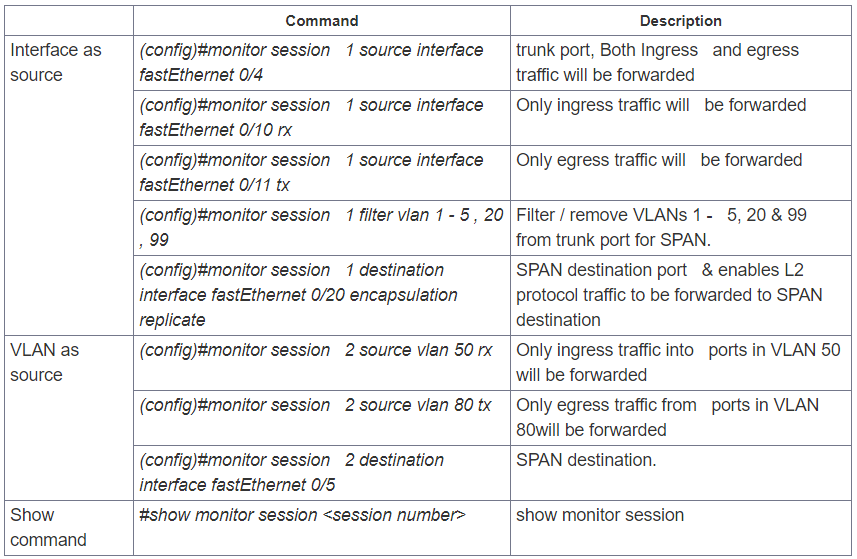

ସ୍ପାନ୍ କିମ୍ବା ସ୍ଥାନୀୟ ସ୍ପାନ୍ |
ସମାନ ସୁଇଚରେ ଗୋଟିଏ କିମ୍ବା ଅଧିକ ଇଣ୍ଟରଫେସକୁ ସୁଇଚରେ ଏକ କିମ୍ବା ଅଧିକ ଇଣ୍ଟରଫେସରୁ SPAN ଟ୍ରାଫିକକୁ ଦର୍ପଣ କରେ | ତେଣୁ SPAN କୁ ପ୍ରାୟତ L LOCAL SPAN କୁହାଯାଏ |
ସ୍ଥାନୀୟ SPAN ପାଇଁ ନିର୍ଦ୍ଦେଶାବଳୀ କିମ୍ବା ପ୍ରତିବନ୍ଧକ:
- ଉଭୟ ଲେୟାର୍ 2 ସୁଇଚ୍ ପୋର୍ଟ ଏବଂ ଲେୟାର୍ 3 ପୋର୍ଟଗୁଡିକ ଉତ୍ସ କିମ୍ବା ଡେଷ୍ଟିନେସନ୍ ପୋର୍ଟ ଭାବରେ ବିନ୍ୟାସ କରାଯାଇପାରିବ |
- ଉତ୍ସ ଏକ କିମ୍ବା ଅଧିକ ପୋର୍ଟ କିମ୍ବା ଏକ VLAN ହୋଇପାରେ, କିନ୍ତୁ ଏଗୁଡ଼ିକର ମିଶ୍ରଣ ନୁହେଁ |
- ଟ୍ରଙ୍କ ପୋର୍ଟଗୁଡିକ ବ valid ଧ ଉତ୍ସ ପୋର୍ଟଗୁଡିକ ଅଣ-ଟ୍ରଙ୍କ ଉତ୍ସ ଉତ୍ସ ପୋର୍ଟ ସହିତ ମିଶ୍ରିତ |

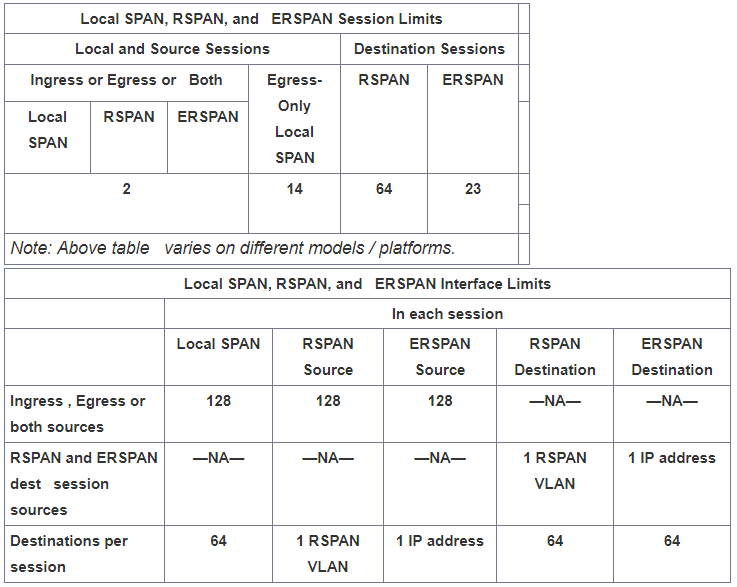

- ଏକ ସୁଇଚ୍ ରେ 64 ଟି SPAN ଗନ୍ତବ୍ୟ ସ୍ଥଳ ବିନ୍ୟାସ ହୋଇପାରିବ |
- ଯେତେବେଳେ ଆମେ ଏକ ଗନ୍ତବ୍ୟସ୍ଥଳ ପୋର୍ଟ ବିନ୍ୟାସ କରୁ, ଏହାର ମୂଳ ବିନ୍ୟାସ ଓଭର୍ ରାଇଟ୍ ହୋଇଯାଏ | ଯଦି SPAN ସଂରଚନା ଅପସାରିତ ହୁଏ, ସେହି ପୋର୍ଟରେ ମୂଳ ସଂରଚନା ପୁନ restored ସ୍ଥାପିତ ହୁଏ |
- ଯେତେବେଳେ ଏକ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ବିନ୍ୟାସ କରେ, ପୋର୍ଟଟି ଯେକ any ଣସି ଇଥରଚାନେଲ ବଣ୍ଡଲରୁ ଅପସାରିତ ହୁଏ ଯଦି ଏହା ଗୋଟିଏ ଅଂଶ ଅଟେ | ଯଦି ଏହା ଏକ ରାଉଟ୍ ପୋର୍ଟ ହୋଇଥାନ୍ତା, SPAN ଗନ୍ତବ୍ୟସ୍ଥଳ ସଂରଚନା ରାଉଟ୍ ପୋର୍ଟ ବିନ୍ୟାସକୁ ନବଲିଖନ କରିଥାଏ |
- ଗନ୍ତବ୍ୟ ସ୍ଥଳ ପୋର୍ଟ ସୁରକ୍ଷା, 802.1x ପ୍ରାମାଣିକିକରଣ, କିମ୍ବା ବ୍ୟକ୍ତିଗତ VLAN କୁ ସମର୍ଥନ କରେ ନାହିଁ |
- ଏକ ପୋର୍ଟ କେବଳ ଗୋଟିଏ SPAN ଅଧିବେଶନ ପାଇଁ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ଭାବରେ କାର୍ଯ୍ୟ କରିପାରିବ |
- ଏକ ପୋର୍ଟ ଏକ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ଭାବରେ ବିନ୍ୟାସ ହୋଇପାରିବ ନାହିଁ ଯଦି ଏହା ଏକ ସ୍ପାନ୍ ଅଧିବେଶନର ଉତ୍ସ ପୋର୍ଟ କିମ୍ବା ଉତ୍ସ VLAN ର ଅଂଶ ଅଟେ |
- ପୋର୍ଟ ଚ୍ୟାନେଲ ଇଣ୍ଟରଫେସଗୁଡିକ (ଇଥର ଚାନେଲ) ଉତ୍ସ ପୋର୍ଟ ଭାବରେ ବିନ୍ୟାସ ହୋଇପାରିବ କିନ୍ତୁ SPAN ପାଇଁ ଏକ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ନୁହେଁ |
- SPAN ଉତ୍ସଗୁଡ଼ିକ ପାଇଁ ଡିଫଲ୍ଟ ଭାବରେ ଟ୍ରାଫିକ୍ ଦିଗ ହେଉଛି “ଉଭୟ” |
- ଡେଷ୍ଟିନେସନ୍ ପୋର୍ଟଗୁଡିକ ଏକ ବିସ୍ତାର ବୃକ୍ଷ ଉଦାହରଣରେ କଦାପି ଅଂଶଗ୍ରହଣ କରନ୍ତି ନାହିଁ | DTP, CDP ଇତ୍ୟାଦି ସମର୍ଥନ କରିପାରିବ ନାହିଁ | ତେଣୁ ଏହି ପ୍ରକାରର SPAN ସହିତ କେବେ ବି ଏକ ସୁଇଚ୍ ସଂଯୋଗ କରନ୍ତୁ ନାହିଁ କାରଣ ଏହା ଏକ ନେଟୱର୍କ ଲୁପ୍ ହୋଇପାରେ |
- ଯେତେବେଳେ VLAN କୁ SPAN ଉତ୍ସ ଭାବରେ ବିନ୍ୟାସିତ କରାଯାଏ (ପ୍ରାୟତ V VSPAN ଭାବରେ କୁହାଯାଏ) ଉଭୟ ଇନଗ୍ରେସ୍ ଏବଂ ଏଗ୍ରେସ୍ ଅପ୍ସନ୍ ସହିତ ବିନ୍ୟାସିତ ହୁଏ, ଉତ୍ସ ପୋର୍ଟରୁ ନକଲ ପ୍ୟାକେଟଗୁଡ଼ିକୁ କେବଳ ସମାନ VLAN ରେ ସୁଇଚ୍ କରାଗଲେ ଉତ୍ସ ପୋର୍ଟରୁ ଫରୱାର୍ଡ କରନ୍ତୁ | ପ୍ୟାକେଟର ଗୋଟିଏ ନକଲ ହେଉଛି ଇନଗ୍ରେସ ପୋର୍ଟରେ ଥିବା ଇନଗ୍ରେସ ଟ୍ରାଫିକରୁ ଏବଂ ପ୍ୟାକେଟର ଅନ୍ୟ କପି ହେଉଛି ଏଗ୍ରେସ ପୋର୍ଟରେ ଥିବା ଏଗ୍ରେସ ଟ୍ରାଫିକରୁ |
- VSPAN କେବଳ ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖେ ଯାହା VLAN ରେ ଲେୟାର୍ 2 ପୋର୍ଟ ଛାଡିଥାଏ କିମ୍ବା ପ୍ରବେଶ କରେ |
ବିଶ୍ଳେଷଣ ପାଇଁ ଟ୍ରାଫିକକୁ କ୍ୟାପଚର ଏବଂ ତଦାରଖ କରିବା ପାଇଁ SPAN, RSPAN, ଏବଂ ERSPAN ନେଟୱାର୍କିଂରେ ବ୍ୟବହୃତ କ techni ଶଳ | ପ୍ରତ୍ୟେକର ଏକ ସଂକ୍ଷିପ୍ତ ସମୀକ୍ଷା ଏଠାରେ ଅଛି:
ସ୍ପାନ୍ (ସୁଇଚ୍ ପୋର୍ଟ ଆନାଲିଜର)
- ଉଦ୍ଦେଶ୍ୟ: ମନିଟରିଂ ପାଇଁ ଅନ୍ୟ ଏକ ପୋର୍ଟକୁ ଏକ ସୁଇଚ୍ ଉପରେ ନିର୍ଦ୍ଦିଷ୍ଟ ପୋର୍ଟ କିମ୍ବା VLAN ରୁ ଟ୍ରାଫିକ୍ ଦର୍ପଣ ପାଇଁ ବ୍ୟବହୃତ ହୁଏ |
- କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ |: ଗୋଟିଏ ସୁଇଚ୍ ରେ ସ୍ଥାନୀୟ ଟ୍ରାଫିକ୍ ବିଶ୍ଳେଷଣ ପାଇଁ ଆଦର୍ଶ | ଟ୍ରାଫିକ୍ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ପୋର୍ଟରେ ପ୍ରତିବିମ୍ବିତ ହୋଇଛି ଯେଉଁଠାରେ ଏକ ନେଟୱାର୍କ ଆନାଲିଜର୍ ଏହାକୁ କାବୁ କରିପାରିବ |
RSPAN (ସୁଦୂର ସ୍ପାନ୍)
- ଉଦ୍ଦେଶ୍ୟ: ଏକ ନେଟୱାର୍କରେ ଏକାଧିକ ସୁଇଚ୍ ମଧ୍ୟରେ SPAN କ୍ଷମତା ବିସ୍ତାର କରେ |
- କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ |: ଏକ ଟ୍ରଙ୍କ୍ ଲିଙ୍କ୍ ଉପରେ ଗୋଟିଏ ସୁଇଚ୍ ରୁ ଅନ୍ୟକୁ ଟ୍ରାଫିକ୍ ମନିଟରିଂକୁ ଅନୁମତି ଦିଏ | ପରିସ୍ଥିତି ପାଇଁ ଉପଯୋଗୀ ଯେଉଁଠାରେ ମନିଟରିଂ ଡିଭାଇସ୍ ଏକ ଭିନ୍ନ ସୁଇଚ୍ ରେ ଅବସ୍ଥିତ |
ERSPAN (Encapsulated Remote SPAN)
- ଉଦ୍ଦେଶ୍ୟ: ପ୍ରତିବିମ୍ବିତ ଟ୍ରାଫିକ୍କୁ ଏନକାପସୁଲ୍ କରିବା ପାଇଁ RSPAN କୁ GRE (ଜେନେରିକ୍ ରାଉଟିଙ୍ଗ୍ ଏନକାପସୁଲେସନ୍) ସହିତ ମିଶ୍ରଣ କରେ |
- କେସ୍ ବ୍ୟବହାର କରନ୍ତୁ |: ରାଉଟ୍ ନେଟୱାର୍କରେ ଟ୍ରାଫିକ୍ ମନିଟରିଂ ପାଇଁ ଅନୁମତି ଦିଏ | ଜଟିଳ ନେଟୱାର୍କ ସ୍ଥାପତ୍ୟରେ ଏହା ଉପଯୋଗୀ ଯେଉଁଠାରେ ବିଭିନ୍ନ ବିଭାଗରେ ଟ୍ରାଫିକ୍ କ୍ୟାପଚର ହେବା ଆବଶ୍ୟକ |

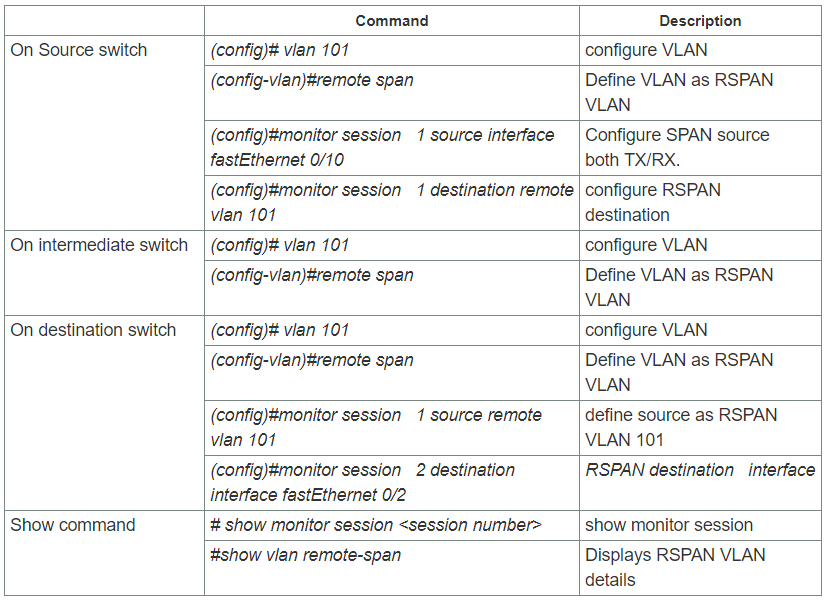

ସୁଦୂର ସ୍ପାନ୍ (RSPAN)
ରିମୋଟ SPAN (RSPAN) SPAN ସହିତ ସମାନ, କିନ୍ତୁ ଏହା ବିଭିନ୍ନ ସୁଇଚରେ ଉତ୍ସ ପୋର୍ଟ, ଉତ୍ସ VLAN, ଏବଂ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ପୋର୍ଟକୁ ସମର୍ଥନ କରେ, ଯାହା ଏକାଧିକ ସୁଇଚ୍ ଉପରେ ବଣ୍ଟିତ ଉତ୍ସ ପୋର୍ଟରୁ ରିମୋଟ ମନିଟରିଂ ଟ୍ରାଫିକ ଯୋଗାଇଥାଏ ଏବଂ ଗନ୍ତବ୍ୟସ୍ଥଳକୁ ନେଟୱର୍କ କ୍ୟାପଚର ଉପକରଣଗୁଡ଼ିକୁ କେନ୍ଦ୍ରୀକରଣ କରିବାକୁ ଅନୁମତି ଦେଇଥାଏ | ପ୍ରତ୍ୟେକ RSPAN ଅଧିବେଶନ ସମସ୍ତ ଅଂଶଗ୍ରହଣକାରୀ ସୁଇଚ୍ ରେ ଏକ ଉପଭୋକ୍ତା-ନିର୍ଦ୍ଦିଷ୍ଟ ଉତ୍ସର୍ଗୀକୃତ RSPAN VLAN ଉପରେ SPAN ଟ୍ରାଫିକ୍ ବହନ କରେ | ଏହି VLAN ତାପରେ ଅନ୍ୟ ସୁଇଚ୍ ଗୁଡିକୁ ଟ୍ରଙ୍କ୍ କରାଯାଏ, RSPAN ଅଧିବେଶନ ଟ୍ରାଫିକକୁ ଏକାଧିକ ସୁଇଚ୍ ମାଧ୍ୟମରେ ପରିବହନ କରିବାକୁ ଏବଂ ଗନ୍ତବ୍ୟ ସ୍ଥଳ କ୍ୟାପଚର ଷ୍ଟେସନକୁ ପଠାଇବାକୁ ଅନୁମତି ଦିଏ | RSPAN ଏକ RSPAN ଉତ୍ସ ଅଧିବେଶନ, ଏକ RSPAN VLAN ଏବଂ ଏକ RSPAN ଗନ୍ତବ୍ୟସ୍ଥଳ ଅଧିବେଶନକୁ ନେଇ ଗଠିତ |
RSPAN ପାଇଁ ନିର୍ଦ୍ଦେଶାବଳୀ କିମ୍ବା ପ୍ରତିବନ୍ଧକ:
- ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ VLAN SPAN ଗନ୍ତବ୍ୟସ୍ଥଳ ପାଇଁ ବିନ୍ୟାସିତ ହେବା ଆବଶ୍ୟକ ଯାହାକି ଗନ୍ତବ୍ୟ ସ୍ଥଳ ଆଡକୁ ଟ୍ରଙ୍କ୍ ଲିଙ୍କ୍ ମାଧ୍ୟମରେ ମଧ୍ୟବର୍ତ୍ତୀ ସୁଇଚ୍ ଦେଇ ଗତି କରିବ |
- ସମାନ ଉତ୍ସ ପ୍ରକାର ସୃଷ୍ଟି କରିପାରିବ - ଅତିକମରେ ଗୋଟିଏ ପୋର୍ଟ କିମ୍ବା ଅତିକମରେ ଗୋଟିଏ VLAN କିନ୍ତୁ ମିଶ୍ରଣ ହୋଇପାରିବ ନାହିଁ |
- ଅଧିବେଶନ ପାଇଁ ଗନ୍ତବ୍ୟସ୍ଥଳ ହେଉଛି ସୁଇଚ୍ ରେ ଏକକ ପୋର୍ଟ ଅପେକ୍ଷା RSPAN VLAN, ତେଣୁ RSPAN VLAN ର ସମସ୍ତ ପୋର୍ଟଗୁଡିକ ପ୍ରତିବିମ୍ବିତ ଟ୍ରାଫିକ୍ ଗ୍ରହଣ କରିବ |
- ଯେକ any ଣସି VLAN କୁ RSPAN VLAN ଭାବରେ ବିନ୍ୟାସ କରନ୍ତୁ ଯେପର୍ଯ୍ୟନ୍ତ ସମସ୍ତ ଅଂଶଗ୍ରହଣକାରୀ ନେଟୱର୍କ ଉପକରଣଗୁଡ଼ିକ RSPAN VLAN ର ସଂରଚନାକୁ ସମର୍ଥନ କରନ୍ତି, ଏବଂ ପ୍ରତ୍ୟେକ RSPAN ଅଧିବେଶନ ପାଇଁ ସମାନ RSPAN VLAN ବ୍ୟବହାର କରନ୍ତୁ |
- VTP 1 ରୁ 1024 ନମ୍ବର ବିଶିଷ୍ଟ VLAN ଗୁଡ଼ିକର ସଂରଚନାକୁ RSPAN VLAN ଭାବରେ ପ୍ରଚାର କରିପାରିବ, ସମସ୍ତ ଉତ୍ସ, ମଧ୍ୟବର୍ତ୍ତୀ, ଏବଂ ଗନ୍ତବ୍ୟ ସ୍ଥଳ ନେଟୱର୍କ ଉପକରଣଗୁଡ଼ିକରେ RSPAN VLAN ଭାବରେ 1024 ରୁ ଅଧିକ ସଂଖ୍ୟା ବିଶିଷ୍ଟ VLAN ଗୁଡ଼ିକୁ ମାନୁଆଲ ଭାବରେ ବିନ୍ୟାସ କରିବା ଆବଶ୍ୟକ |
- RSPAN VLAN ରେ MAC ଠିକଣା ଶିକ୍ଷା ଅକ୍ଷମ ହୋଇଛି |

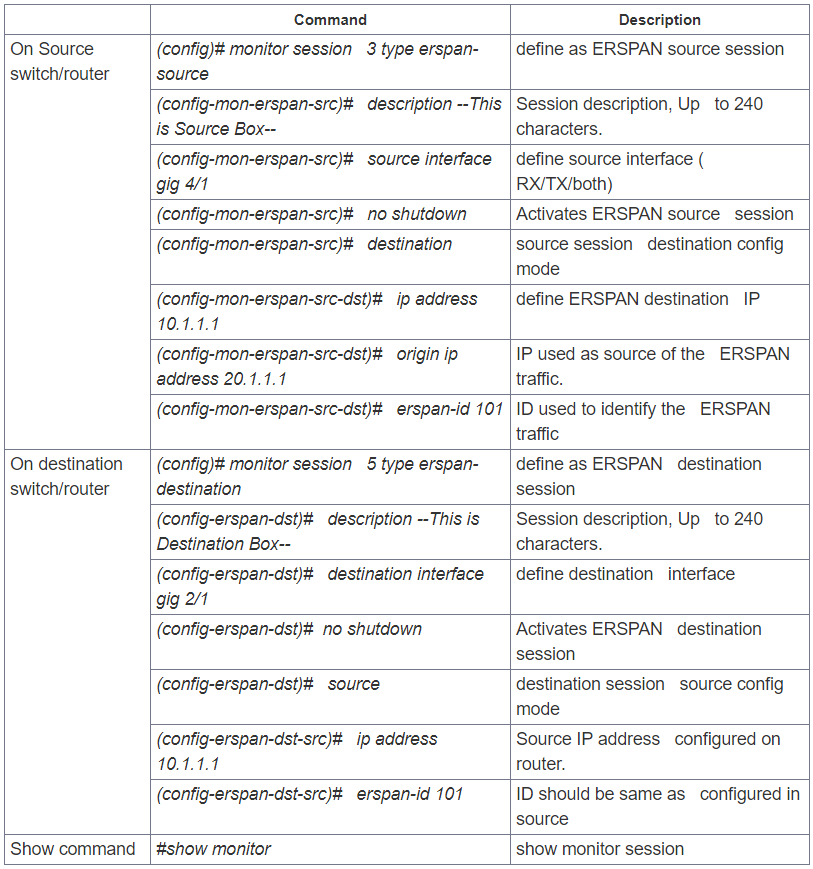

ଏନକାପସୁଲେଟେଡ୍ ରିମୋଟ୍ SPAN (ERSPAN)
ଏନକାପସୁଲେଟେଡ୍ ରିମୋଟ୍ SPAN (ERSPAN) ସମସ୍ତ ଧରାଯାଇଥିବା ଟ୍ରାଫିକ୍ ପାଇଁ ଜେନେରିକ୍ ରାଉଟିଙ୍ଗ୍ ଏନକାପସୁଲେସନ୍ (GRE) ଆଣିଥାଏ ଏବଂ ଏହାକୁ ସ୍ତର 3 ଡୋମେନ୍ ମଧ୍ୟରେ ବିସ୍ତାର କରିବାକୁ ଅନୁମତି ଦେଇଥାଏ |
ERSPAN ହେଉଛି aସିସ୍କୋ ମାଲିକାନା |ବ feature ଶିଷ୍ଟ୍ୟ ଏବଂ ଆଜି ପର୍ଯ୍ୟନ୍ତ କେବଳ Catalyst 6500, 7600, Nexus, ଏବଂ ASR 1000 ପ୍ଲାଟଫର୍ମ ପାଇଁ ଉପଲବ୍ଧ | ASR 1000 କେବଳ ଫାଷ୍ଟ ଇଥରନେଟ, ଗିଗାବିଟ ଇଥରନେଟ ଏବଂ ପୋର୍ଟ-ଚ୍ୟାନେଲ ଇଣ୍ଟରଫେସରେ ERSPAN ଉତ୍ସ (ମନିଟରିଂ) କୁ ସମର୍ଥନ କରେ |
ERSPAN ପାଇଁ ନିର୍ଦ୍ଦେଶାବଳୀ କିମ୍ବା ପ୍ରତିବନ୍ଧକ:
- ERSPAN ଉତ୍ସ ଅଧିବେଶନଗୁଡିକ ଉତ୍ସ ପୋର୍ଟଗୁଡିକରୁ ERSPAN GRE- ଏନକାପସୁଲେଟେଡ୍ ଟ୍ରାଫିକ୍ କପି କରେ ନାହିଁ | ପ୍ରତ୍ୟେକ ERSPAN ଉତ୍ସ ଅଧିବେଶନରେ ଉତ୍ସ ଭାବରେ ପୋର୍ଟ କିମ୍ବା VLAN ଥାଇପାରେ, କିନ୍ତୁ ଉଭୟ ନୁହେଁ |
- କ any ଣସି ବିନ୍ୟାସିତ MTU ଆକାର ନିର୍ବିଶେଷରେ, ERSPAN ସ୍ତର 3 ପ୍ୟାକେଟ୍ ସୃଷ୍ଟି କରେ ଯାହା 9,202 ବାଇଟ୍ ପର୍ଯ୍ୟନ୍ତ ହୋଇପାରେ | ନେଟୱାର୍କର ଯେକ interface ଣସି ଇଣ୍ଟରଫେସ୍ ଦ୍ୱାରା ERSPAN ଟ୍ରାଫିକ୍ ଡ୍ରପ୍ ହୋଇପାରେ ଯାହା 9,202 ବାଇଟ୍ ଠାରୁ ଛୋଟ MTU ଆକାରକୁ ବାଧ୍ୟତାମୂଳକ କରିଥାଏ |
- ERSPAN ପ୍ୟାକେଟ୍ ଖଣ୍ଡକୁ ସମର୍ଥନ କରେନାହିଁ | "ଖଣ୍ଡ ଖଣ୍ଡ କରନ୍ତୁ ନାହିଁ" ବିଟ୍ ERSPAN ପ୍ୟାକେଟଗୁଡିକର IP ହେଡର୍ ରେ ସେଟ୍ ହୋଇଛି | ERSPAN ଗନ୍ତବ୍ୟସ୍ଥଳ ଅଧିବେଶନଗୁଡ଼ିକ ଖଣ୍ଡବିଖଣ୍ଡିତ ERSPAN ପ୍ୟାକେଟଗୁଡ଼ିକୁ ପୁନ ass ଏକତ୍ର କରିପାରିବ ନାହିଁ |
- ERSPAN ID ବିଭିନ୍ନ ERSPAN ଉତ୍ସ ଅଧିବେଶନରୁ ସମାନ ଗନ୍ତବ୍ୟସ୍ଥଳ IP ଠିକଣାରେ ପହଞ୍ଚୁଥିବା ERSPAN ଟ୍ରାଫିକକୁ ଭିନ୍ନ କରିଥାଏ; ବିନ୍ୟାସିତ ERSPAN ID ଉତ୍ସ ଏବଂ ଗନ୍ତବ୍ୟସ୍ଥଳ ଉପକରଣଗୁଡ଼ିକରେ ମେଳ ହେବା ଜରୁରୀ |
- ଏକ ଉତ୍ସ ପୋର୍ଟ କିମ୍ବା ଉତ୍ସ VLAN ପାଇଁ, ERSPAN ପ୍ରବେଶ, ଏଗ୍ରେସ୍, କିମ୍ବା ଉଭୟ ପ୍ରବେଶ ଏବଂ ଏଗ୍ରେସ୍ ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖିପାରେ | ଡିଫଲ୍ଟ ଭାବରେ, ERSPAN ମଲ୍ଟିକାଷ୍ଟ ଏବଂ ବ୍ରିଜ୍ ପ୍ରୋଟୋକଲ୍ ଡାଟା ୟୁନିଟ୍ (BPDU) ଫ୍ରେମ୍ ସହିତ ସମସ୍ତ ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖେ |
- ଏକ ERSPAN ଉତ୍ସ ଅଧିବେଶନ ପାଇଁ ଉତ୍ସ ପୋର୍ଟ ଭାବରେ ସମର୍ଥିତ ଟନେଲ୍ ଇଣ୍ଟରଫେସ୍ ହେଉଛି GRE, IPinIP, SVTI, IPv6, IPv6 ଉପରେ IPv6, ମଲ୍ଟିପଏଣ୍ଟ GRE (mGRE) ଏବଂ ସୁରକ୍ଷିତ ଭର୍ଚୁଆଲ୍ ଟନେଲ୍ ଇଣ୍ଟରଫେସ୍ (SVTI) |
- WAN ଇଣ୍ଟରଫେସରେ ଏକ ERSPAN ମନିଟରିଂ ଅଧିବେଶନରେ ଫିଲ୍ଟର VLAN ବିକଳ୍ପ କାର୍ଯ୍ୟକ୍ଷମ ନୁହେଁ |
- Cisco ASR 1000 ସିରିଜ୍ ରାଉଟରରେ ERSPAN କେବଳ ସ୍ତର 3 ଇଣ୍ଟରଫେସ୍ କୁ ସମର୍ଥନ କରେ | ସ୍ତର 2 ଅନ୍ତରାପୃଷ୍ଠ ଭାବରେ ବିନ୍ୟାସିତ ହୋଇଥିବାବେଳେ ଇଥରନେଟ ଅନ୍ତରାପୃଷ୍ଠଗୁଡ଼ିକ ERSPAN ରେ ସମର୍ଥିତ ନୁହଁନ୍ତି।
- ଯେତେବେଳେ ଏକ ଅଧିବେଶନ ERSPAN ବିନ୍ୟାସ CLI ମାଧ୍ୟମରେ ବିନ୍ୟାସିତ ହୁଏ, ଅଧିବେଶନ ID ଏବଂ ଅଧିବେଶନ ପ୍ରକାର ପରିବର୍ତ୍ତନ କରାଯାଇପାରିବ ନାହିଁ | ସେଗୁଡିକୁ ପରିବର୍ତ୍ତନ କରିବା ପାଇଁ, ଆପଣ ପ୍ରଥମେ ଅଧିବେଶନକୁ ଅପସାରଣ କରିବା ପାଇଁ ଏବଂ ପରେ ଅଧିବେଶନକୁ ପୁନ f ବିନ୍ୟାସ କରିବା ପାଇଁ ବିନ୍ୟାସ ନିର୍ଦ୍ଦେଶର କ form ଣସି ଫର୍ମ ବ୍ୟବହାର କରିବା ଜରୁରୀ |
- Cisco IOS XE ରିଲିଜ୍ 3.4S: - IPsec- ସଂରକ୍ଷିତ ଟନେଲ୍ ପ୍ୟାକେଟଗୁଡିକର ମନିଟରିଂ IPv6 ଏବଂ IPv6 ରେ IP ଟନେଲ୍ ଇଣ୍ଟରଫେସ୍ ଉପରେ କେବଳ ERSPAN ଉତ୍ସ ଅଧିବେଶନରେ ସମର୍ଥିତ, ERSPAN ଗନ୍ତବ୍ୟ ସ୍ଥଳକୁ ନୁହେଁ |
- ସିସୋ IOS XE ରିଲିଜ୍ 3.5S, ଉତ୍ସ ଅଧିବେଶନ ପାଇଁ ଉତ୍ସ ପୋର୍ଟ ଭାବରେ ନିମ୍ନ ପ୍ରକାରର WAN ଇଣ୍ଟରଫେସଗୁଡ଼ିକ ପାଇଁ ସମର୍ଥନ ଯୋଗ କରାଯାଇଥିଲା: କ୍ରମିକ (T1 / E1, T3 / E3, DS0), SONET (POS) (OC3, OC12) | ଏବଂ ମଲ୍ଟିଲିଙ୍କ୍ ପିପିପି (ମଲ୍ଟିଲିଙ୍କ୍, ପୋସ୍, ଏବଂ କ୍ରମିକ କୀ ଶବ୍ଦ ଉତ୍ସ ଇଣ୍ଟରଫେସ୍ କମାଣ୍ଡରେ ଯୋଡା ଯାଇଥିଲା) |
ସ୍ଥାନୀୟ SPAN ଭାବରେ ERSPAN ବ୍ୟବହାର:
ସମାନ ଉପକରଣରେ ଏକ କିମ୍ବା ଅଧିକ ପୋର୍ଟ କିମ୍ବା VLAN ମାଧ୍ୟମରେ ଟ୍ରାଫିକ୍ ଉପରେ ନଜର ରଖିବା ପାଇଁ ERSPAN ବ୍ୟବହାର କରିବାକୁ, ଆମକୁ ସମାନ ଉପକରଣରେ ଏକ ERSPAN ଉତ୍ସ ଏବଂ ERSPAN ଗନ୍ତବ୍ୟ ସ୍ଥଳ ସୃଷ୍ଟି କରିବାକୁ ପଡିବ, ଡାଟା ପ୍ରବାହ ରାଉଟର ଭିତରେ ଘଟିଥାଏ, ଯାହା ସ୍ଥାନୀୟ SPAN ସହିତ ସମାନ |
ସ୍ଥାନୀୟ SPAN ଭାବରେ ERSPAN ବ୍ୟବହାର କରିବାବେଳେ ନିମ୍ନଲିଖିତ କାରଣଗୁଡ଼ିକ ପ୍ରଯୁଜ୍ୟ:
- ଉଭୟ ଅଧିବେଶନରେ ସମାନ ERSPAN ID ଅଛି |
- ଉଭୟ ଅଧିବେଶନର ସମାନ IP ଠିକଣା ଅଛି | ଏହି IP ଠିକଣା ହେଉଛି ରାଉଟରର ନିଜସ୍ୱ IP ଠିକଣା; ତାହା ହେଉଛି, ଯେକ any ଣସି ପୋର୍ଟରେ ବିନ୍ୟାସିତ ଲୁପ୍ ବ୍ୟାକ୍ IP ଠିକଣା କିମ୍ବା IP ଠିକଣା |
| (ବିନ୍ୟାସ) # ମନିଟର ଅଧିବେଶନ 10 ପ୍ରକାର erspan- ଉତ୍ସ | |
| (config-mon-erspan-src) # ଉତ୍ସ ଇଣ୍ଟରଫେସ୍ Gig0 / 0/0 | |
| (config-mon-erspan-src) # ଗନ୍ତବ୍ୟସ୍ଥଳ | |
| (config-mon-erspan-src-dst) # ip ଠିକଣା 10.10.10.1 |
| (config-mon-erspan-src-dst) # ମୂଳ ip ଠିକଣା 10.10.10.1 |
| (config-mon-erspan-src-dst) # erspan-id 100 | |
